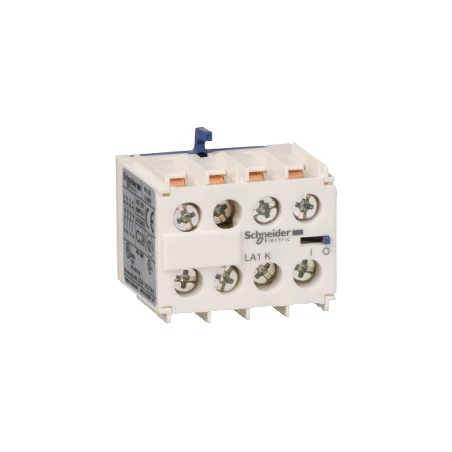

Schneider® Bloc De Contacts Auxiliaires – 3F+1O – Bornes à Vis-étriers – TeSys LA1KN31

Caractéristiques principales :

• Gamme : TeSys
• Nom abrégé d’appareil : LA1
• Type de produit ou de composant : Bloc de contact auxiliaire
• Compatibilité produit : CA2K / CA3K
• Manœuvre des contacts auxiliaires : Instantané
• Composition des pôles : 3 NO + 1 NF
• Mode de raccordement : Borniers à vis-étrier 1 câble 0.34…1.5 mm² – rigidité du câble: souple – avec extrémité de câble / Borniers à vis-étrier 2 câble 0.34…1.5 mm² – rigidité du câble: souple – avec extrémité de câble / Borniers à vis-étrier 1 câble 0.75…4 mm² – rigidité du câble: souple – sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75…4 mm² – rigidité du câble: souple – sans extrémité de câble / Borniers à vis-étrier 1 câble 1.5…4 mm² – rigidité du câble: rigide / Borniers à vis-étrier 2 câble 1.5…4 mm² – rigidité du câble: rigide

Caractéristiques complémentaires :

• Emplacement de montage : Façade
• [ui] tension assignée d’isolement : 690 V – pour télécommande – conformément à BS 5424 / 690 V – pour télécommande – conformément à IEC 60947 / 750 V – pour télécommande – conformément à VDE 0010 groupe C / 600 V – pour télécommande – conformément à CSA C22.2
• [ue] tension assignée d’emploi : <= 690 V AC <= 400 Hz
• [ith] courant thermique conventionnel : 10 A à <= 50 °C
• Pouvoir nominal d’enclenchement irms : 110 A à <= 690 V AC conformément à IEC 60947
• Courant temporaire admissible : 80 A 1 s / 60 A 500 ms / 110 A 100 ms
• Calibre du fusible à associer : IEC 60947 / VDE 0660
• Courant commuté minimum : 5 mA
• Tension de commutation minimale : 17 V
• Distance de non-recouvrement : 0.5 mm
• Résistance d’isolement : > 10 M’ pour télécommande
• Couple de serrage : 1.3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2
• Profondeur : 35 mm
• Masse du produit : 0.045 kg
