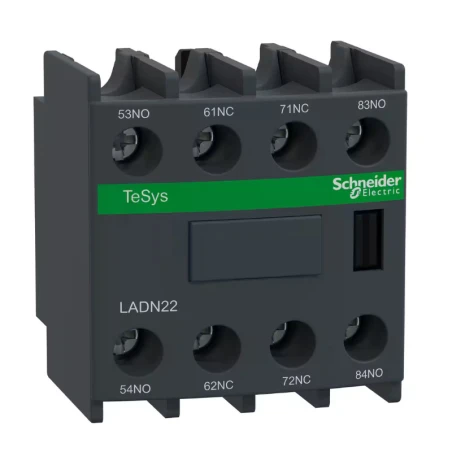

Schneider® Bloc De Contacts Auxiliaires – 2F+2O – Bornes à Vis-étriers – TeSys D – LADN22

Caractéristiques principales :

• Gamme : TeSys
• Type de produit ou de composant : Bloc de contact auxiliaire
• Compatibilité produit : CR1F
• Manoeuvre des contacts auxiliaires : Instantané
• Composition des pôles : 2F+2O
• Mode de raccordement : Borniers à vis-étrier 1 câble 1…2.5 mm² – rigidité du câble: souple – avec extrémité de câble / Borniers à vis-étrier 1 câble 1…2.5 mm² – rigidité du câble: souple – sans extrémité de câble / Borniers à vis-étrier 1 câble 1…2.5 mm² – rigidité du câble: rigide – avec extrémité de câble / Borniers à vis-étrier 1 câble 1…2.5 mm² – rigidité du câble: rigide – sans extrémité de câble / Borniers à vis-étrier 2 câble 1…2.5 mm² – rigidité du câble: souple – avec extrémité de câble / Borniers à vis-étrier 2 câble 1…2.5 mm² – rigidité du câble: souple – sans extrémité de câble / Borniers à vis-étrier 2 câble 1…2.5 mm² – rigidité du câble: rigide – avec extrémité de câble / Borniers à vis-étrier 2 câble 1…2.5 mm² – rigidité du câble: rigide – sans extrémité de câble

Caractéristiques complémentaires :

• Emplacement de montage : Façade
• [ui] tension assignée d’isolement : 690 V – conformément à IEC 60947-5-1 / 600 V – certifications CSA / 600 V – certifications UL
• [ue] tension assignée d’emploi : 690 V AC 25…400 Hz
• [ith] courant thermique conventionnel : 10 A à <= 60 °C
• Pouvoir nominal d’enclenchement irms : 140 A à <= 690 V AC conformément à IEC 60947-5-1 / 250 A à <= 690 V DC conformément à IEC 60947-5-1
• Courant temporaireadmissible : 100 A à -5…60 °C 1 s / 120 A à -5…60 °C 500 ms / 140 A à -5…60 °C 100 ms
• Type de protection : Fusible gG <= 10 A valeur selon la tension de fonctionnement pour Ue <= 690 V
• Calibre du fusible à associer : 10 A gG IEC 60947-5-1
• Durée de vie mécanique : 30 Mcycles
• Courant commuté minimum : 5 mA
• Tension de commutation minimale : 17 V
• Temps de non-chevauchement : 1.5 ms sur désexcitation (non-chevauchement entre contact NC et NO) / 1.5 ms sur excitation (non-chevauchement entre contact NC et NO)
• Temps de chevauchement : 1.5 ms
• Résistance d’isolement : > 10 M’
• Masse du produit : 0.05 kg
