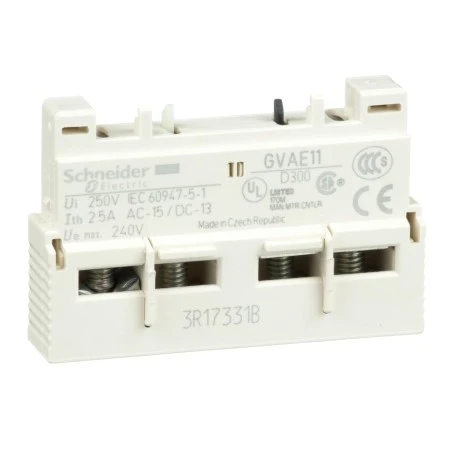

Schneider® Bloc De Contact Auxiliaire – 1O+1F – TeSys GV

• Gamme : TeSys
• Nom abrégé d’appareil : GVAE
• Type de produit ou de composant : Bloc de contact auxiliaire
• Compatibilité produit : GV2L / GV2LE / GV2ME / GV2P / GV2RT / GV3L / GV3P
• Composition des pôles : 1F+1O
• Mode de raccordement : Borniers à vis-étrier 1 câble 1…2.5 mm² – rigidité du câble: rigide / Borniers à vis-étrier 2 câble 1…2.5 mm² – rigidité du câble: rigide / Borniers à vis-étrier 1 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câble / Borniers à vis-étrier 1 câble 0.75…1.5 mm² – rigidité du câble: souple – avec extrémité de câble

Caractéristiques complémentaires :

• Emplacement de montage : Avant
• [ui] tension assignée d’isolement : 250 V – conformément à IEC 60947-1 / 300 V – conformément à UL 508 / 300 V – conformément à CSA C22.2 No 14
• [ue] tension assignée d’emploi : 24…240 V AC / 24…60 V DC
• [ith] courant thermique conventionnel : 2.5 A
• Type de protection : Fusible gG <= 10 A / Disjoncteur GB2CB06 <= 10 A
• Durée de vie mécanique : 100000 cycle
• Courant commuté minimum : 5 mA
• Tension de commutation minimale : 17 V
• Puissance assignée d’emploi en va : 120 VA à 110…120 V AC-15 – durabilité électrique: 100000 cycle / 120 VA à 230…240 V AC-15 – durabilité électrique: 100000 cycle / 48 VA à 24 V AC-15 – durabilité électrique: 100000 cycle / 60 VA à 48 V AC-15 – durabilité électrique: 100000 cycle
• Puissance assignée d’emploi en w : 15 W à 48 V DC-13 – durabilité électrique: 100000 cycle / 24 W à 24 V DC-13 – durabilité électrique: 100000 cycle / 9 W à 60 V DC-13 – durabilité électrique: 100000 cycle
• Couple de serrage : <= 1.4 N.m – sur borniers à vis-étrier
• Hauteur : 10 mm
• Largeur : 44.5 mm
• Profondeur : 15 mm
• Masse du produit : 0.02 kg
