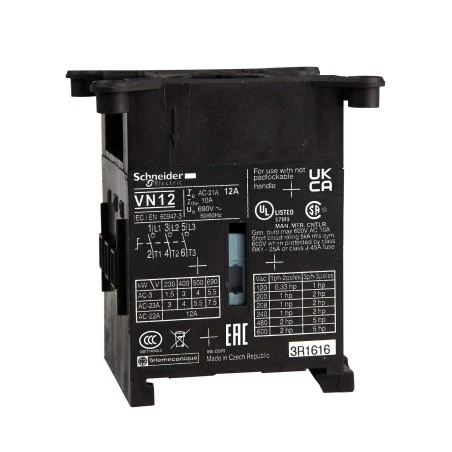

Schneider® Bloc De Base Pour Interrupteur-sectionneur 20A 3P – TeSys Mini Vario

Caractéristiques principales :

• Gamme de produits : TeSys Mini-VARIO
• Nom abrégé d’appareil : V
• Type de produit ou de composant : Corps de l’interrupteur
• Description des pôles : 3P
• Type de réseau : AC / DC
• [ith] courant thermique conventionnel : 20 A
• Aptitude au sectionnement : Oui

Caractéristiques complémentaires :

• Fréquence du réseau : 50/60 Hz
• Support de montage : Porte de boîtier / Platine / Rail
• [ue] tension assignée d’emploi : 690 V AC 50/60 Hz
• [uimp] tension assignée de tenue aux chocs : 6 kV
• [ithe] courant thermique d’emploi sous enveloppe : 16 A
• Puissance assignée d’emploi en w : 11 kW à 690 V AC-23A / 3 kW à 230…240 V AC-3 / 4 kW à 230 V AC-23A / 4 kW à 240 V AC-23A / 4 kW à 400…415 V AC-3 / 5.5 kW à 400 V AC-23A / 5.5 kW à 415 V AC-23A / 5.5 kW à 500 V AC-3 / 5.5 kW à 690 V AC-3 / 7.5 kW à 500 V AC-23A
• Classe de service intermittent : 30
• Pouvoir de coupure : 200 A à 400 V AC-21A / 200 A à 400 V AC-22A / 200 A à 400 V AC-23A
• Pouvoir de fermeture : 200 A à 400 V (AC-21A / 200 A à 400 V (AC-22A / 200 A à 400 V (AC-23A
• [icm] pouvoir assigné de fermeture en court-circuit : 0.5 kA à 400 V au Ipeak
• [icw] courant assigné de courte durée admissible : 140 A à 400 V pendant 1 s
• Courant nominal de court-circuit conditionnel : 6 kA à 400 V – fusible associé 20 A aM / 6 kA à 400 V – fusible associé 20 A gG
• Durée de vie mécanique : 50000 cycle
• Durée de vie électrique : 30000 cycle sur DC-1…5 / 50000 cycle sur AC-21
• Mode de raccordement : Circuit de puissance : bornes à vis câble 4 mm² – rigidité du câble: souple – avec extrémité de câble / Circuit de puissance : bornes à vis câble 4 mm² – rigidité du câble: rigide
• Couple de serrage : Circuit de puissance : 0.7 N.m – sur bornes à vis
• Prévision de verrouillage : Oui
• Hauteur : 46.5 mm
• Largeur : 56 mm
• Profondeur : 62 mm
• Masse du produit : 0.11 kg
