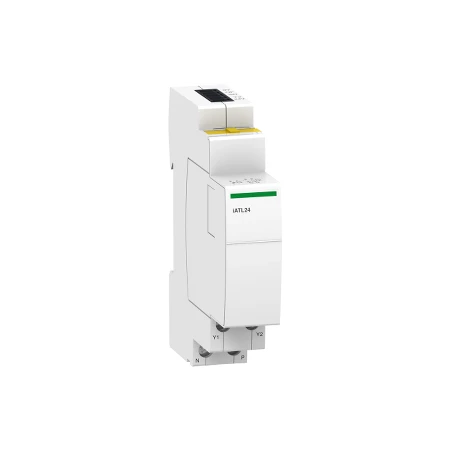

Schneider® Auxiliaire Pour Interfacer Un Télérupteur Avec Acti 9 SmartLink – Acti9, IATL24

Caractéristiques principales :

• Gamme de produits : ITL
• Nom abrégé d’appareil : IATL24
• Type de produit ou de composant : Auxiliaire de commande et de signalisation
• Composition de contacts de signalisation : 1 « F »
• Tension circuit de signalisation : 24 V c.c. : +/- 20 % 0,002…0,1 A
• Tension circuit de commande : 24 V c.c. front descendant / 24 V c.c. front montant / 230 V c.a. 50/60 Hz impulsion >= 200 ms
• [us] tension d’alimentation : 230 V AC 50/60 Hz

Caractéristiques complémentaires :

• Type de commande : Contrôle à distance
• Mode d’installation : Fixe, sur le côté gauche de CT
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Bas : oui / Haut : non
• Durée de vie électrique : 250000 cycle conformément à IEC 60947-5-1
• Immunité aux micro coupures : 10 ms
• Comportement au manque de tension : Pas d’ouverture si perte du 24 V CC
• Mode de raccordement : Télécommande : bornes type tunnel pour 2 souple câble(s) 2.5 mm² / Télécommande : bornes type tunnel pour 2 rigide câble(s) 1.5 mm² / Alimentation auxiliaire : bornes type tunnel pour 2 souple câble(s) 2.5 mm² / Alimentation auxiliaire : bornes type tunnel pour 2 rigide câble(s) 1.5 mm² / Télécommande : bornes à ressort terminal TI24 pour 2 souple câble(s) 0.25…0.75 mm² / Télécommande : bornes à ressort terminal TI24 pour 1 souple câble(s) 0.5…1.5 mm²
• Longueur de dénudage des fils : Télécommande : 10 mm bas / Alimentation auxiliaire : 10 mm bas / Télécommande : 10 mm haut
• Couple de serrage : Télécommande : 1 N.m bas / Alimentation auxiliaire : 1 N.m bas
• Compatibilité produit : Avec PLC / ITL (16 A) – 230/240 V 50 Hz / ITL (32 A) – 230/240 V 50 Hz / ITLI 230/240 V 50 Hz / ITLs 230/240 V 50 Hz / Acti 9 Smartlink
• Pas de 9 mm : 2
• Hauteur : 84 mm
• Largeur : 18 mm
• Profondeur : 60 mm
• Couleur : Blanc
