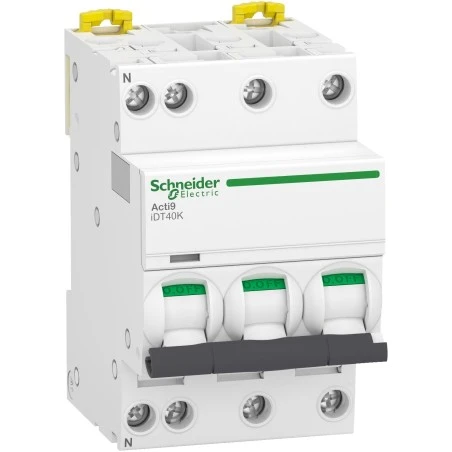

Schneider® Acti9 IDT40K Disjoncteur 20A Courbe C 3P+N 4500A/4,5kA SCHNEIDER

Les disjoncteurs iDT40 de la gamme acti9 peuvent être associés aux auxiliaires de commande type iMN, iMNx, iOF, iSD… et idéal pour protéger vos circuits de prises de courant ou de chauffages électriques.

Les disjoncteurs iDT40 peuvent être associés également aux blocs différentiels de la gamme Acti9 iDT40 départ ou tête de groupe et ainsi protéger une rangée de disjoncteurs.

Descriptif technique :

• Gamme : Acti9
• Nom du produit : Acti9 iDT40K
• Fonction produit : Disjoncteur miniature
• Nom de l’appareil : IDT40K
• Fonction de l’appareil : Distribution
• Nombre de pôles : 3P + N
• Nombre de pôles protégés : 3
• Position du pôle neutre : Gauche
• In courant assigné d’emploi : 20 A
• Type de réseau : CA
• Type de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure : Icn 4500 A à 400 V CA 50 Hz se conformer à EN/CEI 60898-1Icu 4,5 kA à 400 V CA 50 Hz se conformer à EN/IEC 60947-2
• Aptitude au sectionnement : Oui se conformer à EN/IEC 60947-2

Caractéristiques complémentaires :

• Fréquence du réseau : 50 Hz
• [ue] tension assignée d’emploi : 400 V CA 50 Hz
• Limite de déclenchement magnétique : 5…10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/IEC 60947-2
• [ics] pouvoir de coupure de service : 4500 A 100 %x Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-14.5 kA 100 % x Icu at 400 V AC 50 Hz conformément à EN/IEC 60947-2
• Classe de limitation : 3 se conformer à EN/CEI 60898-1
• [ui] tension d’isolement : 440 V AC 50 Hz conformément à EN/IEC 60947-2
• [uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/IEC 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indication ON/OFF
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 6
• Hauteur : 85 mm
• Largeur : 54 mm
• Profondeur : 74 mm
• Poids : 344 g
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 20000 cycle
• Couple de serrage : 2 N.m (haut ou bas)
• Protection fuite à la terre : Bloc séparé
