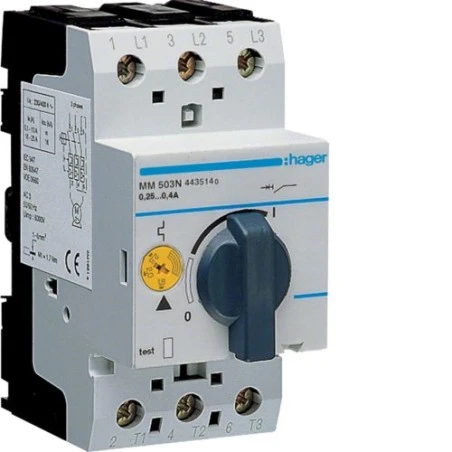

Disjoncteur Moteur 3P 0.25-0.4 A – 0.06/0.09 KW à 230V/415V HAGER

Le Disjoncteur moteur HAGER tertiaire 3 pôles de 0.25 à 0.4A (0.06/0.09kW à 230V415V) assure la protection des moteurs monophasés et triphasés contre les surcharges par déclenchement thermique et contre les courts-circuits par déclenchement magnétique.

Enclenchement manuel. Déclenchement manuel ou automatique par dispositif magnéto-thermique intégré (dans le cas d’un défaut) ou par déclenchement à distance.

La capacité de raccordement est de 6mm² rigide et 4mm² souple, tension 230/690V ~ catégorie d’emploie: AC 3.

Il est possible d’associer au produit:

• déclencheur à émission 230V
• déclencheur minimum de tension 230 et 400V
• contact auxiliaires
• signal défaut

Descriptif du produit:

• Type de commande: Poignée rotative courte

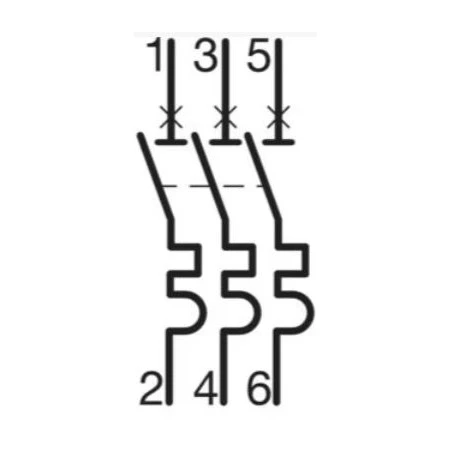

• Nombre de pôles: 3 pôles
• Mode de fixation: Rail DIN symétrique
• Nombre de modules: 2.5
• Tension assignée d’emploie Ue: 690V
• Type de tension d’alimentation: AC
• Fréquence de tension d’alimentation: 50/60Hz
• Puissance dissipée totale sous IN: 5.22W
• Tension assignée d’isolement: 690V
• Tension assignée de tenue aux chocs: 6000V
• Courant assigné nominal: 0.4A
• Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2: 150kA
• Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 12.4 / 15.5 / 18.6 In
• Calibre du courant de réglage thermique à 30°C: 0.25 / 0.27 / 0.29 / 0.31 / 0.33 / 0.34 / 0.36 / 0.38 / 0.4 A
• Pouvoir de coupure ultime Icu AC selon IEC60947-2: sous 240V: 150kA / sous 400V AC: 150kA / sous 415V: 100kA / sous 220V: 150kA / sous 380V: 150kA
• Couple de serrage nominal du circuit de puissance: 1.7Nm
• Type de raccordement circuit de puissance: Borne à vis
• Section de raccordement: 1 à 6 mm²
• Type de connexion: Cage à vis
• Accessoirisable: oui
• Catégorie d’emploi: AC3
• Indice de protection IP20
